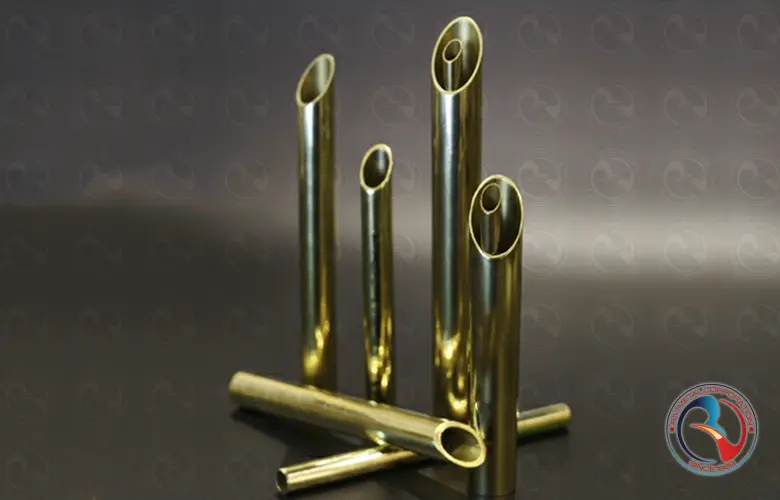

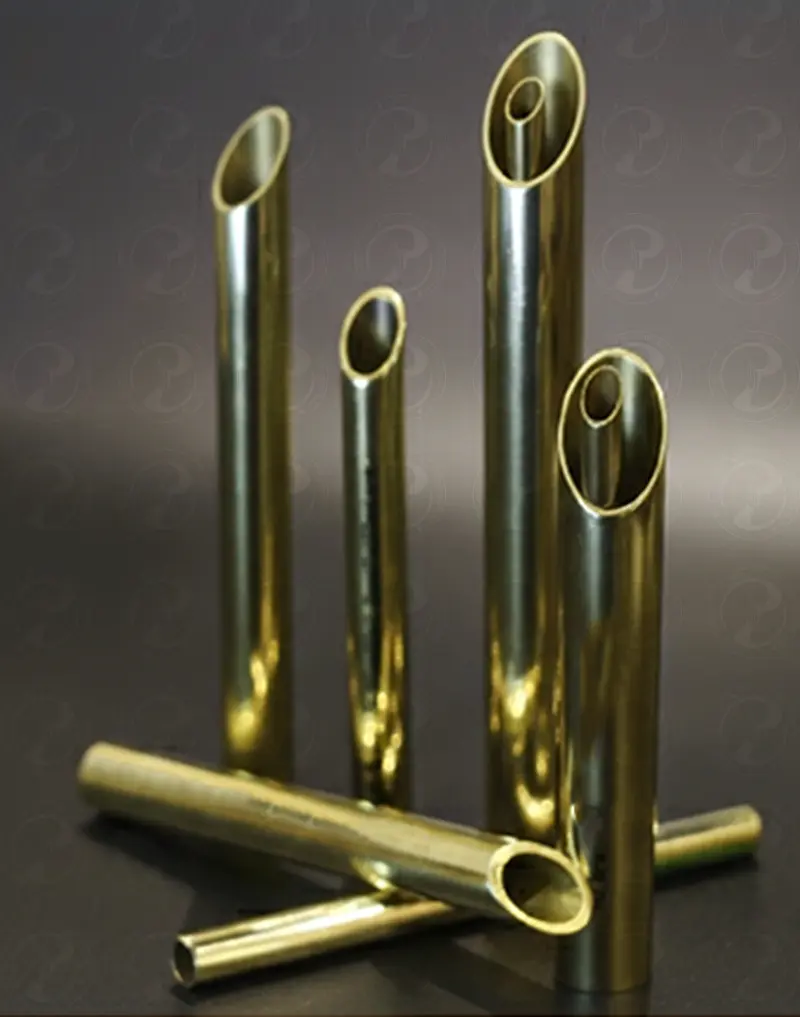

أنابيب نحاس أدميرالتي (C44300 / CZ111)
نظرة عامة على المنتج
أنابيب نحاس أدميرالتي المقدمة من R V Metal Corporation هي أنابيب عالية الأداء مصنوعة من سبيكة النحاس-الزنك-القصدير، تم تطويرها خصيصًا لتطبيقات المكثفات والمبادلات الحرارية وأنظمة التبريد البحرية حيث تُعد مقاومة التآكل ونزع الزنك والترسبات أمورًا حاسمة. يتم تصنيع هذه الأنابيب باستخدام تحكم دقيق في التركيب المعدني وعمليات سحب أنابيب عالية الدقة، مما يوفر موصلية حرارية ممتازة إلى جانب مقاومة فائقة لمياه البحر والمياه المالحة والسوائل الصناعية ذات التآكل المعتدل. تحظى أنابيب نحاس أدميرالتي بثقة واسعة في محطات الطاقة وبناء السفن ومحطات تحلية المياه والمصافي وأنظمة تكثيف HVAC، حيث توفر عمر خدمة طويل ونقل حرارة موثوق ودقة أبعاد ثابتة في ظروف التشغيل القاسية.
المواصفات الفنية
| المواصفات الفنية – أنابيب نحاس أدميرالتي | |
|---|---|
| المنتج | أنابيب نحاس أدميرالتي |
| درجة المادة | نحاس أدميرالتي (سبيكة نحاس-زنك-قصدير) |
| التركيب النموذجي | نحاس ~70%، زنك ~29%، قصدير ~1% (مع آثار من الزرنيخ) |
| تعيين UNS | C44300 / C44400 |
| المواصفات القياسية | ASTM B111، ASTM B395، EN 12451، BS 2871، JIS H3300 |
| طريقة التصنيع | غير ملحومة، مسحوبة على البارد / مصلدة بالتخمير |
| أشكال التوريد | أطوال مستقيمة، على شكل U، أطوال مقطوعة حسب الطلب |
| نطاق القطر الخارجي | 6.00 مم إلى 127.00 مم (أو ما يعادلها بالبوصة) |
| نطاق سماكة الجدار | 0.70 مم إلى 3.00 مم (سماكات خاصة متاحة) |
| الطول | قياسي 3 م، 5 م، 6 م؛ أطوال خاصة حسب الطلب |
| حالة الصلادة | مخمّر (O)، نصف صلب (H) |
| تشطيب السطح | ناعم، نظيف، خالٍ من الزيوت، لامع داخليًا |
| الموصلية الحرارية | مرتفعة – مناسبة لتطبيقات نقل الحرارة عالية الكفاءة |
| مقاومة التآكل | مقاومة ممتازة لمياه البحر والمياه المالحة والترسبات الحيوية |
| تصنيف الضغط | وفقًا لمعايير ASTM B111 / EN بناءً على القطر الخارجي وسماكة الجدار |
| الاختبارات والفحص | اختبار التيار الدوامي، اختبار الضغط الهيدروستاتيكي، فحص الأبعاد |
| الشهادات | شهادة اختبار المصنع (EN 10204 3.1) مرفقة مع التوريد |
| التطبيقات النموذجية | المكثفات، المبادلات الحرارية، محطات الطاقة، أنظمة التبريد البحرية |
التركيب الكيميائي
| التركيب الكيميائي لأنابيب نحاس أدميرالتي | ||
|---|---|---|
| العنصر | الرمز | النسبة (%) |
| النحاس | Cu | 68.5 – 71.5 |
| الزنك | Zn | الباقي |
| القصدير | Sn | 0.90 – 1.20 |
| الزرنيخ | As | 0.02 – 0.06 |
| الحديد | Fe | ≤ 0.06 |
| الرصاص | Pb | ≤ 0.05 |
| النيكل | Ni | ≤ 0.50 |
| الشوائب (إجمالي) | — | ≤ 0.30 |
أكواد UNS والدرجات
| أكواد UNS ودرجات أنابيب نحاس أدميرالتي | ||||
|---|---|---|---|---|
| كود UNS | الاسم الشائع للدرجة | التعيين القياسي | التركيب النموذجي | الخصائص الرئيسية |
| C44300 | نحاس أدميرالتي (مضاف إليه الزرنيخ) | ASTM B111 / ASTM B395 | Cu 70%، Zn الباقي، Sn ~1%، As ~0.04% | مقاومة ممتازة لنزع الزنك، ويستخدم على نطاق واسع في المكثفات والمبادلات الحرارية |
| C44400 | نحاس أدميرالتي (محتوى زرنيخ معزز) | ASTM B111 / ASTM B395 | Cu ~70%، Zn الباقي، Sn ~1%، As بنسبة أعلى ومتحكم بها | مقاومة محسّنة للتآكل في مياه البحر الملوثة أو ذات السرعات العالية |
| C44500 | نحاس أدميرالتي – خاص | ASTM B111 (حسب طلب خاص) | سبيكة Cu–Zn–Sn–As (كيمياء مضبوطة) | مصمم خصيصًا للتطبيقات البحرية القاسية وأعمال المكثفات الثقيلة |
| C68700 | نحاس أدميرالتي بالألومنيوم | ASTM B111 | Cu ~76%، Zn الباقي، Al ~2% | قوة أعلى ومقاومة أفضل للتآكل بالتعرية مقارنةً بنحاس أدميرالتي القياسي |
| C70600 | نحاس-نيكل 90/10 (خيار بديل) | ASTM B111 | Cu 90%، Ni 10% | يُحدد غالبًا كترقية عند عدم كفاية أداء نحاس أدميرالتي |
الخصائص الميكانيكية والفيزيائية وخصائص التصنيع
| الخصائص الميكانيكية والفيزيائية وخصائص التصنيع لأنابيب نحاس أدميرالتي | |||
|---|---|---|---|
| الخاصية | القيمة النموذجية | الوحدة | ملاحظات / الأهمية الهندسية |
| مقاومة الشد | 315 – 440 | MPa | قوة متوازنة مناسبة لأنابيب المكثفات والمبادلات الحرارية |
| مقاومة الخضوع (0.2%) | 125 – 170 | MPa | تضمن ثبات الأبعاد تحت ضغط التشغيل |
| الاستطالة | 25 – 35 | % | ليونة جيدة لعمليات توسعة الأنابيب والدرفلة |
| الصلادة | 65 – 90 | HB | ليونة كافية للتصنيع وصلادة مناسبة لمقاومة التآكل بالتعرية |
| الكثافة | 8.5 | g/cm³ | تستخدم لحسابات الوزن والأحمال بدقة |
| مدى الانصهار | 900 – 940 | °C | مهم لعمليات اللحام بالنحاس والمعالجات الحرارية |
| الموصلية الحرارية | 120 – 130 | W/m·K | نقل حراري فعال في المكثفات وأنظمة التبريد |
| الموصلية الكهربائية | 26 – 28 | % IACS | غير مخصص لنقل الطاقة الكهربائية؛ مذكور للمرجع فقط |
| مقاومة التآكل | ممتازة | — | إضافة الزرنيخ تمنع نزع الزنك في مياه البحر |
| مقاومة التآكل بالتعرية | جيدة | — | تتحمل سرعات معتدلة لمياه البحر دون تآكل بالاندفاع |
| قابلية التشكيل | ممتازة | — | مناسبة للسحب على البارد والثني والتوسعة |
| قابلية التشغيل الآلي | جيدة | — | قطع نظيف باستخدام أدوات تشغيل قياسية |
| قابلية اللحام / اللحام بالنحاس | جيدة | — | يفضل اللحام بالنحاس بدلاً من اللحام الانصهاري لضمان وصلات محكمة |
| قابلية توسعة الأنابيب | ممتازة | — | ضرورية لوصلات الأنبوب مع لوحة الأنابيب في المكثفات |
الأسماء الشائعة والمعرفات الدولية
| الأسماء الشائعة والمعرفات الدولية لأنابيب نحاس أدميرالتي | |||
|---|---|---|---|
| الفئة | المعرف / الاسم | المعيار / المنطقة | ملاحظات / سياق الاستخدام |
| الاسم التجاري الشائع | نحاس أدميرالتي | عالمي | سبيكة نحاسية قياسية للمكثفات والمبادلات الحرارية |
| اسم تجاري بديل | النحاس المضاف إليه الزرنيخ | عالمي | يشير إلى إضافة الزرنيخ لمقاومة نزع الزنك |
| تعيين UNS | C44300 | UNS / ASTM | أكثر درجة مستخدمة ومحددة لأنابيب نحاس أدميرالتي |
| درجة ASTM | ASTM B111 C44300 | الولايات المتحدة | المعيار الأساسي للأنابيب غير الملحومة للمكثفات والمبادلات الحرارية |
| المكافئ EN / DIN | CuZn28Sn1As | EN / DIN (أوروبا) | المكافئ الأوروبي مع إضافات القصدير والزرنيخ |
| المكافئ BS | Admiralty Brass وفق BS 2871 | المملكة المتحدة | المواصفة البريطانية التقليدية لأنابيب المكثفات |
| المعيار الهندي IS | IS 292 | الهند | المعيار الهندي لأنابيب ومواسير نحاس أدميرالتي |
| المكافئ JIS | C4431 | اليابان | يستخدم في المبادلات الحرارية البحرية ومحطات الطاقة |
| تعيين ISO | CuZn28Sn1As | ISO | متوافق مع التسمية الأوروبية المعتمدة على التركيب الكيميائي |
| مرجع بحري / OEM | أنبوب نحاسي للمكثفات | مصطلح OEM عالمي | اسم عام يستخدم في مشاريع الطاقة والبحرية وتحلية المياه |
| الاسم التاريخي | النحاس البحري (نوع أدميرالتي) | تاريخي / تقليدي | مصطلح قديم لا يزال يظهر في الوثائق البحرية |
المعايير والمكافئات الدولية
| المعايير والمكافئات الدولية لأنابيب نحاس أدميرالتي | ||||
|---|---|---|---|---|
| جهة المعيار | رقم المعيار | الدرجة / التعيين | الدولة / المنطقة | التطبيق / ملاحظات |
| ASTM | ASTM B111 / B111M | C44300 | الولايات المتحدة | المعيار العالمي الأساسي للأنابيب غير الملحومة للمكثفات والمبادلات الحرارية |
| ASTM | ASTM B395 | C44300 | الولايات المتحدة | يغطي الأطوال المستقيمة وأنابيب على شكل U للمبادلات الحرارية |
| EN | EN 12451 | CuZn28Sn1As | أوروبا | أنابيب نحاس وسبائك نحاس غير ملحومة مشغولة |
| DIN | DIN 17660 | CuZn28Sn1As | ألمانيا | المواصفة الألمانية المكافئة لنحاس أدميرالتي |
| BS | BS 2871 الجزء 3 | CZ111 | المملكة المتحدة | المعيار البريطاني التقليدي لأنابيب المكثفات |
| IS | IS 292 | نحاس أدميرالتي | الهند | المعيار الهندي لأنابيب النحاس المستخدمة في المكثفات |
| JIS | JIS H3300 | C4431 | اليابان | يستخدم في المبادلات الحرارية البحرية ومحطات الطاقة الحرارية |
| ISO | ISO 274 | CuZn28Sn1As | دولي | مرجع دولي للأنابيب غير الملحومة من سبائك النحاس |
| ASME | SB-111 | C44300 | عالمي (معدات الضغط) | اعتماد ASME لمعيار ASTM B111 للغلايات وأوعية الضغط |
| NACE | MR0175 (مرجعي) | سبائك النحاس | النفط والغاز | يستخدم للتحقق من توافق المواد في البيئات المسببة للتآكل |
| بحري / عسكري | DEF STAN / مواصفات بحرية | نحاس أدميرالتي | الدفاع / البحري | محدد للاستخدام في مكثفات مياه البحر وأنظمة السفن |
التطبيقات
| تطبيقات أنابيب نحاس أدميرالتي | |||
|---|---|---|---|
| الصناعة / القطاع | مجال التطبيق | وسط التشغيل | سبب استخدام نحاس أدميرالتي |
| الهندسة البحرية | مكثفات مياه البحر | مياه البحر | مقاومة ممتازة لنزع الزنك والتآكل في البيئات المالحة بفضل إضافة الزرنيخ |
| محطات الطاقة | مكثفات البخار | مياه التبريد / مياه البحر | موصلية حرارية عالية وعمر خدمة طويل تحت دورات حرارية مستمرة |
| النفط والغاز | مبادلات حرارية | مياه التبريد، مياه مالحة | مقاومة جيدة للتآكل بالتعرية والترسبات في أنظمة التبريد القاسية |
| البتروكيماويات | مبادلات حرارية من نوع الغلاف والأنابيب | سوائل العمليات | خصائص ميكانيكية مستقرة عند درجات حرارة وضغوط مرتفعة |
| بناء السفن | المبخرات ومبردات الزيت | مياه البحر / زيوت التشحيم | سبيكة بحرية معتمدة ذات أداء متوقع وموثوق |
| محطات تحلية المياه | المكثفات ووحدات استعادة الحرارة | مياه البحر / المحلول الملحي | مقاومة فائقة للتآكل الناتج عن الكلوريدات |
| HVAC (صناعي) | مكثفات المبردات الكبيرة | مياه التبريد | كفاءة عالية في نقل الحرارة مع متانة جيدة |
| مصانع الأسمدة والكيماويات | أنظمة التبريد ونقل الحرارة | وسائط تبريد كيميائية | مقاومة أفضل للتآكل الإجهادي مقارنة بالنحاس الأصفر القياسي |
| الدفاع والبحرية | مكثفات السفن | مياه البحر | تتوافق مع المواصفات الصارمة للمواد البحرية والدفاعية |
| مرافق الطاقة الحرارية | مكثفات سطحية | مياه عذبة / مياه البحر | عمر تشغيلي طويل مع صيانة منخفضة |
الجدول القياسي لأبعاد أنابيب نحاس أدميرالتي
| أنابيب نحاس أدميرالتي – جدول الأبعاد القياسية والوزن النظري | ||||||
|---|---|---|---|---|---|---|
| المقاس الاسمي (بوصة) |
القطر الخارجي (مم) |
سماكة الجدار (مم) |
القطر الداخلي (مم) |
الطول القياسي (م) |
الوزن النظري (كجم/م) |
الاستخدام النموذجي |
| 1/2" | 12.70 | 1.24 | 10.22 | 6 / 12 | 0.39 | المكثفات، المبادلات الحرارية |
| 5/8" | 15.88 | 1.24 | 13.40 | 6 / 12 | 0.50 | أنظمة التبريد البحرية |
| 3/4" | 19.05 | 1.24 | 16.57 | 6 / 12 | 0.61 | مبردات الزيت |
| 7/8" | 22.23 | 1.65 | 18.93 | 6 / 12 | 0.92 | مكثفات محطات الطاقة |
| 1" | 25.40 | 1.65 | 22.10 | 6 / 12 | 1.06 | المكثفات السطحية |
| 1 1/4" | 31.75 | 2.11 | 27.53 | 6 / 12 | 1.73 | مبادلات حرارية لمياه البحر |
| 1 1/2" | 38.10 | 2.11 | 33.88 | 6 / 12 | 2.12 | المرافق البحرية ومحطات الطاقة |
| 2" | 50.80 | 2.77 | 45.26 | 6 / 12 | 3.64 | حزم المكثفات الكبيرة |
ملاحظات فنية للمهندسين (هامة للتصميم والتركيب والمشتريات)
- يتم حساب الأوزان النظرية باستخدام كثافة اسمية لنحاس أدميرالتي ≈ 8.5 جم/سم³ وهي لأغراض التقدير فقط.
- قد يختلف الوزن الفعلي المورّد بنسبة ±5% بسبب تفاوتات التصنيع المسموح بها وفق المعايير المعمول بها مثل ASTM B111 / BS 2871.
- اختيار سماكة الجدار أمر حاسم ويجب أن يعتمد على ضغط التشغيل، سرعة مياه البحر، تركيز الكلوريدات، درجة الحرارة، وهامش التآكل بالتعرية.
- قد تؤدي الأنابيب ذات المقاسات أو السماكات الأقل من المحدد إلى فشل مبكر أو تسرب أو تآكل سريع في التطبيقات البحرية وتطبيقات المكثفات.
- لا يُنصح باستبدال الدرجات أو الأبعاد دون موافقة هندسية، حيث قد يؤدي ذلك إلى إلغاء الضمانات أو رفض الفحص.
- في الخدمات الحرجة، يجب التحقق من شهادات اختبار المواد (MTC)، التحليل الكيميائي، وتقارير فحص الأبعاد قبل التركيب.
