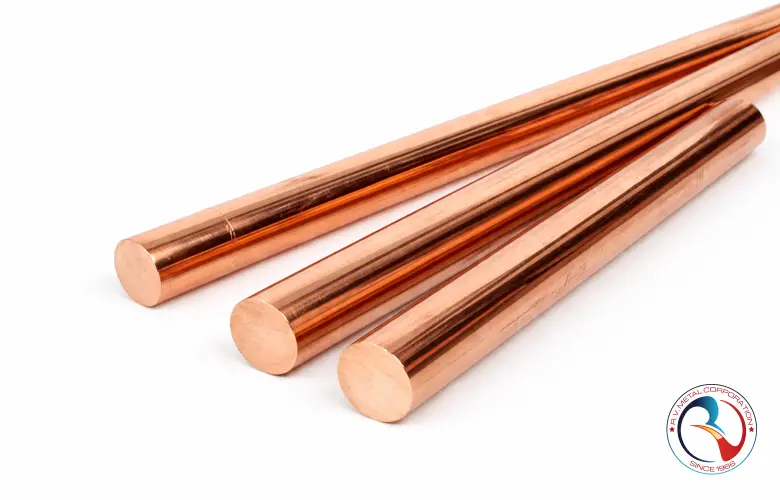

قضبان النحاس – ETP و DHP وقضبان نحاس عالية الموصلية | مصنع ومورّد
نظرة عامة على المنتج
تُصنَّع قضبان النحاس لدى شركة R V Metal Corporation باستخدام نحاس عالي النقاوة من نوع Electrolytic Tough Pitch (ETP – C11000) ونحاس Deoxidized High Phosphorus (DHP – C12200)، مما يضمن موصلية كهربائية فائقة، وقابلية تشغيل ممتازة بالماكينات، ومقاومة عالية للتآكل. تُستخدم هذه القضبان على نطاق واسع في قطاعات الكهرباء، والسويتشجير، والتأريض (Earthing)، والجراوندنج (Grounding)، والتصنيع، والسيارات، والهندسة الصناعية. تتوفر بأشكال دائرية، ومربعة، وسداسية، ومستطيلة، مع تفاوتات أبعاد دقيقة. وتوفّر قضبان النحاس لدينا أداءً ثابتًا في التطبيقات التي تتطلب تدفق تيار عالٍ، أو صلابة هيكلية، أو تشغيلًا دقيقًا. ويضمن ضبط الجودة الصارم والاختبارات المعتمدة والامتثال لمعايير IS وASTM وBS وIEC ملاءمتها لمصنّعي المعدات OEM، والمصنّعين، وبنّائي اللوحات الكهربائية، والصناعات الهندسية حول العالم.
المواصفات الفنية
| المعيار | المواصفة | ملاحظات |
|---|---|---|
| درجات المادة | C11000 (ETP Copper)، C12200 (DHP Copper) | تتوفر درجات مخصصة أخرى عند الطلب |
| طريقة التصنيع | مبثوق / مسحوب / مدرفل | يعتمد على المقاس والتشطيب المطلوب |
| الأشكال المتوفرة | دائري، مربع، سداسي، مستطيل، مقاطع مخصصة | يتم التصنيع حسب رسومات OEM |
| نطاق القطر / المقاس | 4 مم إلى 200 مم | تتوفر مقاسات أكبر حسب الطلب الخاص |
| الطول | 1000 مم / 2000 مم / 3000 مم / أطوال مخصصة | سماحية ±2 مم أو حسب المعيار |
| تشطيب السطح | مسحوب لامع، تشطيب مصنع، مصقول | يتوفر طلاء مضاد للأكسدة |
| حالة الصلابة (Temper) | مُلدّن (O)، نصف صلب (H02)، صلب (H04 / H08) | تختلف حسب التطبيق (كهربائي / ميكانيكي) |
| الموصلية الكهربائية | ≥ 97% IACS (ETP)، ≥ 85% IACS (DHP) | تم التحقق وفق ASTM B193 |
| سماحيات الأبعاد | وفق ASTM B187 / IS 4171 / EN Standards | قضبان بدقة عالية لمصنعي المعدات الكهربائية OEM |
| الاختبارات | كيميائية، ميكانيكية، تيارات دوامية (Eddy Current)، صلادة | يتم توفير شهادة اختبار المواد (MTC) مع كل دفعة |
التركيب الكيميائي
| العنصر | C11000 (ETP Copper) | C12200 (DHP Copper) | ملاحظات |
|---|---|---|---|
| النحاس (Cu) | ≥ 99.90% | 99.90% كحد أدنى (Cu + Ag) | نقاوة عالية للتطبيقات الكهربائية والميكانيكية |
| الأكسجين (O) | 0.02 – 0.04% | منزوع الأكسجين — فقط بقايا Cu₂O | ETP يحتوي على الأكسجين؛ DHP منزوع الأكسجين بالكامل |
| الفوسفور (P) | — | 0.015 – 0.040% | يُضاف لتحسين قابلية اللحام ومقاومة التآكل |
| الفضة (Ag) | 0.002% كحد أقصى | 0.002% كحد أقصى | تُحتسب الفضة ضمن إجمالي النحاس |
| شوائب أخرى | 0.03% كحد أقصى إجمالي | 0.03% كحد أقصى إجمالي | تحكم صارم لضمان الموصلية والأداء |
| الموصلية | ≥ 101% IACS | 85–90% IACS | ETP للتطبيقات الكهربائية؛ DHP للتطبيقات الصناعية |
أكواد UNS والدرجات
| كود UNS | اسم الدرجة | التسمية الشائعة | التطبيقات النموذجية |
|---|---|---|---|
| C11000 | نحاس ETP (Electrolytic Tough Pitch) | قضيب ETP / نحاس درجة EC | موصلات كهربائية، قضبان توزيع (Bus Bars)، سويتشجير، قضبان تأريض |
| C10200 | نحاس OFHC (خالٍ من الأكسجين عالي الموصلية) | قضيب خالٍ من الأكسجين | إلكترونيات متقدمة، مكونات التفريغ (Vacuum)، أجزاء أشباه الموصلات |
| C12200 | نحاس DHP (منزوع الأكسجين عالي الفوسفور) | قضيب نحاس تجاري / قضيب سباكة | قضبان لحام بالنحاس (Brazing)، قطع سباكة، خطوط غاز، وصلات، مكونات HVAC |
| C12000 | نحاس DLP (منزوع الأكسجين منخفض الفوسفور) | قضيب DLP | الهندسة العامة، المبادلات الحرارية، التشكيل والسحب العميق |
| C10300 | نحاس OF (خالٍ من الأكسجين) | قضيب OF | ملفات المحولات، ملفات مغناطيسية، مكونات كهربائية دقيقة |
الخصائص الميكانيكية والفيزيائية وخصائص التصنيع
| الخاصية | C11000 (ETP Copper) | C10200 (OFHC Copper) | C12200 (DHP Copper) | C12000 (DLP Copper) |
|---|---|---|---|---|
| الموصلية الكهربائية (% IACS) | ≥ 101% | ≥ 101% (أعلى درجة نقاوة) | 85–90% | 85–90% |
| الموصلية الحرارية (W/m·K) | 390 | 390–400 | 320–350 | 320–350 |
| قوة الشد (MPa) | 200–240 MPa | 200–240 MPa | 200–260 MPa | 200–260 MPa |
| إجهاد الخضوع (MPa) | 70–100 MPa | 70–100 MPa | 60–110 MPa | 60–110 MPa |
| الاستطالة (%) | 35–45% | 35–45% | 30–45% | 30–45% |
| الصلادة (HV) | 45–85 HV | 45–85 HV | 50–90 HV | 50–90 HV |
| نقطة الانصهار (°C) | 1083°C | 1083°C | 1083°C | 1083°C |
| قابلية التصنيع — التشغيل البارد | ممتاز | ممتاز | جيد | جيد |
| قابلية التصنيع — التشغيل الساخن | جيد | جيد | ممتاز | ممتاز |
| اللحام بالنحاس (Brazing) | ممتاز | ممتاز | ممتاز (مفضل لعمليات اللحام بالنحاس) | جيد |
| قابلية اللحام | مقبول | جيد | ممتاز | جيد |
الأسماء الشائعة والمعرّفات الدولية
| درجة النحاس | الأسماء الشائعة / التجارية | المعرّفات الدولية | التطبيقات النموذجية |
|---|---|---|---|
| C11000 (ETP Copper) |
نحاس إلكتروليتي عالي المتانة (Electrolytic Tough Pitch) قضيب ETP قضيب نحاس عالي الموصلية |
UNS: C11000 ISO: Cu-ETP DIN: CW004A BS: C101 / C103 JIS: C1100 |
موصلات كهربائية، قضبان تأريض، قضبان توزيع (Busbars)، سويتشجير، قطاعات مبثوقة |
| C10200 (OFHC Copper) |
نحاس عالي الموصلية خالٍ من الأكسجين (OFHC) قضيب OFHC قضيب نحاس عالي النقاوة |
UNS: C10200 ISO: Cu-OF DIN: CW008A BS: C103 JIS: C1020 |
أنظمة التفريغ العالي، معدات التبريد العميق (Cryogenic)، الإلكترونيات، أشباه الموصلات |
| C12200 (DHP Copper) |
نحاس منزوع الأكسجين عالي الفوسفور (DHP) قضيب نحاس DHP قضيب درجة السباكة / HVAC |
UNS: C12200 ISO: Cu-DHP DIN: CW024A BS: C106 JIS: C1220 |
أنظمة HVAC، التبريد، وصلات السباكة، المكونات الملحومة بالنحاس، المبادلات الحرارية |
| C12000 (DLP Copper) |
نحاس منزوع الأكسجين منخفض الفوسفور (DLP) قضيب منخفض بقايا الفوسفور قضيب نحاس شبه منزوع الأكسجين |
UNS: C12000 ISO: Cu-DLP DIN: CW023A BS: C105 JIS: C1201 |
قضبان لحام، مكونات أواني الطهي، الأجزاء المشكلة، التطبيقات الهندسية العامة |
المعايير والمكافئات الدولية
| درجة النحاس | معايير ASTM | معايير EN / DIN | معايير BS (البريطانية) | معايير JIS / ISO |
|---|---|---|---|---|
| C11000 (ETP Copper) |
ASTM B152 – صفائح وأشرطة وألواح النحاس ASTM B187 – قضبان وأعمدة وأشكال النحاس ASTM B170 – قضبان النحاس الخالي من الأكسجين وETP |
EN 13601 – قضبان نحاس للأغراض الكهربائية DIN EN 13601 – CW004A (Cu-ETP) |
BS C101 / C103 – نحاس عالي الموصلية |
JIS H3100 – C1100 ISO 1634 – Cu-ETP |
| C10200 (OFHC Copper) |
ASTM B152 – صفائح / ألواح نحاس OFHC ASTM B187 – قضبان وأعمدة OFHC ASTM B170 – قضبان OFHC للموصلات الكهربائية |
EN 13601 – CW008A (Cu-OF) DIN 1787 – قضيب نحاس خالٍ من الأكسجين |
BS C103 – نحاس خالٍ من الأكسجين |
JIS H3100 – C1020 ISO 1635 – Cu-OF |
| C12200 (DHP Copper) |
ASTM B68 – أنابيب نحاس غير ملحومة (DHP) ASTM B75 – أنابيب نحاس للاستخدام العام ASTM B743 – أنابيب وقضبان نحاس (DHP) |
EN 1057 – نحاس للسباكة (Cu-DHP) EN 12449 – أنابيب نحاس غير ملحومة |
BS C106 – نحاس منزوع الأكسجين عالي الفوسفور |
JIS H3300 – C1220 ISO 1636 – Cu-DHP |
| C12000 (DLP Copper) |
ASTM B152 – نحاس منزوع الأكسجين منخفض الفوسفور ASTM B187 – قضبان وأعمدة (DLP) |
EN 1652 – CW023A (Cu-DLP) DIN 17666 – نحاس منزوع الأكسجين |
BS C105 – نحاس DLP |
JIS H3100 – C1201 ISO 1636 – Cu-DLP |
التطبيقات
| القطاع | التطبيق | الوصف / مجال الاستخدام |
|---|---|---|
| الصناعة الكهربائية | قضبان توزيع (Busbars)، موصلات، قضبان تأريض | تُستخدم في التطبيقات عالية الموصلية مثل مكونات السويتشجير، توزيع الطاقة، التأريض، والأجزاء الكهربائية الثقيلة. |
| الإلكترونيات والاتصالات | موصلات، أطراف توصيل، دبابيس تلامس | توفر القضبان المسحوبة بدقة موصلية ممتازة وثباتًا عاليًا مطلوبًا لأنظمة الاتصالات ومكونات لوحات الدوائر المطبوعة (PCB). |
| أنظمة HVAC والتبريد | قضبان تمدد، مكونات صمامات | تُستخدم في صمامات التحكم، الضواغط، وأجهزة التمدد حيث تكون كفاءة نقل الحرارة ودقة الأبعاد ضرورية. |
| صناعة السيارات | أطراف فيوز، أجزاء رادياتير، مكونات توزيع EV | تُستخدم في أنظمة حقن الوقود، أنظمة شحن السيارات الكهربائية، موصلات البطاريات، ومكونات تبديد الحرارة. |
| التشغيل الآلي والصناعة | مثبتات، براغي، أجزاء صناعية | درجات النحاس عالية القابلية للتشغيل (مثل C11000 / C13000) تُستخدم في المسامير، الصواميل، التروس، المحامل، ومكونات CNC المخصصة. |
| السباكة والغاز | وصلات، فلنجات، قارنات | يتم تشكيل قضبان النحاس إلى وصلات سباكة عالية المتانة بفضل مقاومتها للتآكل وطول عمرها. |
| قطاع البناء | معدات معمارية | تُستخدم في العناصر الزخرفية، شبكات التأريض، أنظمة الحماية من الصواعق، والمكونات المعمارية النحاسية المصنوعة يدويًا. |
| الطاقة المتجددة | أطراف شمسية، قضبان توزيع البطاريات | تُمكّن القضبان عالية الموصلية من نقل الطاقة بكفاءة في أنظمة الطاقة الشمسية ووحدات تخزين الطاقة. |
| الصناعة البحرية | مكونات مقاومة للتآكل | تُستخدم في المعدات البحرية التي تتطلب مقاومة فائقة لمياه البحر والتآكل الجوي. |
جدول الأبعاد القياسية لقضبان النحاس
| قطر القضيب (مم) | مساحة المقطع (مم²) | الوزن النظري (كجم/م) | الدرجات المتوفرة | حالة الصلابة |
|---|---|---|---|---|
| 6 mm | 28.27 | 0.252 | C11000 (ETP), C12200 (DHP), C10200 (OFHC) | Soft / Half Hard / Hard |
| 8 mm | 50.27 | 0.449 | C11000, C12200, C12000 | Soft / Hard |
| 10 mm | 78.54 | 0.701 | C11000, C12200, C10200 | Half Hard / Hard |
| 12 mm | 113.10 | 1.009 | C11000, C12000 (DLP), C12200 | Soft / Half Hard |
| 16 mm | 201.06 | 1.795 | C11000, C10200, C12200 | Hard |
| 19 mm | 283.53 | 2.531 | C11000, C12000, C12200 | Soft / Hard |
| 20 mm | 314.16 | 2.802 | C11000, C10200, C12200 | Half Hard / Hard |
| 25 mm | 490.87 | 4.375 | C11000, C10200 (OFHC), C12200 | Soft / Hard |
| 30 mm | 706.86 | 6.300 | C11000, C10200, C12000 | Half Hard |
| 32 mm | 804.25 | 7.170 | C11000, C12200 | Hard |
| 40 mm | 1256.64 | 11.197 | C11000, C10200 | Hard / Annealed |
| 50 mm | 1963.50 | 17.480 | C11000, C12000, C12200 | Hard |
| 63 mm | 3117.25 | 27.757 | C11000, C10200 | Hard |
| 75 mm | 4417.86 | 39.326 | C11000, C12200 | Hard |
| 80 mm | 5026.55 | 44.776 | C11000, C10200 | Hard / Annealed |
| 100 mm | 7853.98 | 69.975 | C11000, C10200 (OFHC) | Hard |
قضيب نحاس دائري – جدول الأبعاد والوزن
| القطر (مم) | المساحة (مم²) | الوزن (كجم/م) | الدرجات المتوفرة | حالة الصلابة |
|---|---|---|---|---|
| 6 | 28.27 | 0.252 | C11000, C12200, C10200 | Soft / HH / Hard |
| 8 | 50.27 | 0.449 | C11000, C12200, C12000 | Soft / Hard |
| 10 | 78.54 | 0.701 | C11000, C12200, C10200 | HH / Hard |
| 12 | 113.10 | 1.009 | C11000, C12000, C12200 | Soft / HH |
| 16 | 201.06 | 1.795 | C11000, C10200, C12200 | Hard |
| 19 | 283.53 | 2.531 | C11000, C12000, C12200 | Soft / Hard |
| 20 | 314.16 | 2.802 | C11000, C10200, C12200 | HH / Hard |
| 25 | 490.87 | 4.375 | C11000, C10200, C12200 | Soft / Hard |
| 30 | 706.86 | 6.300 | C11000, C10200, C12000 | HH |
| 32 | 804.25 | 7.170 | C11000, C12200 | Hard |
| 40 | 1256.64 | 11.197 | C11000, C10200 | Hard / Annealed |
| 50 | 1963.50 | 17.480 | C11000, C12000, C12200 | Hard |
| 63 | 3117.25 | 27.757 | C11000, C10200 | Hard |
| 75 | 4417.86 | 39.326 | C11000, C12200 | Hard |
| 80 | 5026.55 | 44.776 | C11000, C10200 | Hard |
| 100 | 7853.98 | 69.975 | C11000, C10200 | Hard |
قضيب نحاس سداسي – جدول الأبعاد والوزن
| المسافة بين الأوجه (مم) | المساحة (مم²) | الوزن (كجم/م) | الدرجات المتوفرة | التطبيقات |
|---|---|---|---|---|
| 6 | 93.53 | 0.838 | C11000, C12200 | Electrical lugs, terminals |
| 8 | 166.27 | 1.490 | C11000, C12000 | Fasteners, earthing |
| 10 | 259.80 | 2.327 | C11000, C10200 | Switchgear parts |
| 12 | 374.11 | 3.353 | C11000 | Heavy connectors |
| 16 | 665.09 | 5.958 | C10200, C11000 | Machined components |
| 19 | 938.73 | 8.409 | C11000 | Industrial bushings |
| 22 | 1254.66 | 11.242 | C11000, C12000 | Transformers |
| 25 | 1623.75 | 14.543 | C11000 | Electrical bars |
قضيب نحاس مربع – جدول الأبعاد والوزن
| الضلع (مم) | المساحة (مم²) | الوزن (كجم/م) | الدرجات المتوفرة | حالة الصلابة |
|---|---|---|---|---|
| 6 | 36 | 0.322 | C11000, C12200 | Soft / HH |
| 8 | 64 | 0.573 | C11000, C12000 | Half Hard |
| 10 | 100 | 0.896 | C11000, C10200 | Hard |
| 12 | 144 | 1.292 | C11000 | Hard |
| 16 | 256 | 2.293 | C11000, C12200 | Hard |
| 20 | 400 | 3.584 | C11000, C10200 | Hard |
| 25 | 625 | 5.600 | C11000 | Hard |
| 30 | 900 | 8.064 | C11000, C12000 | Hard |
مقارنة هندسية بين القضيب الدائري والمربع والسداسي
| المعيار | القضيب الدائري | القضيب المربع | القضيب السداسي |
|---|---|---|---|
| الموصلية | الأعلى (مقطع منتظم) | متوسطة | عالية |
| قابلية التشغيل بالماكينات | جيدة | جيدة جداً | ممتازة |
| مجال الاستخدام | كهرباء، تأريض، مفاتيح | كتل مشغلة، أطراف توصيل | مثبتات، موصلات |
| التكلفة | الأقل | متوسطة | أعلى قليلاً |
| الدقة | عالية | عالية | عالية جداً |
مقارنة درجات قضبان النحاس
| الدرجة | UNS | الموصلية | خطر هشاشة الهيدروجين | أفضل استخدام |
|---|---|---|---|---|
| DHP | C12200 | 85–90% IACS | لا | السباكة، ملفات HVAC، الوصلات |
| DLP | C12000 | 85–90% IACS | منخفض | الاستخدام الصناعي العام |
| ETP | C11000 | 100% IACS | نعم (غير مناسب للتبريد) | قضبان توزيع، تطبيقات كهربائية |
| OFHC | C10200 | 101% IACS | لا | أنظمة تفريغ، إلكترونيات عالية النقاوة |
- جميع الأوزان نظرية وقد تختلف ±3% حسب السماحيات.
- ETP (C11000) غير موصى به لأنظمة التبريد بسبب خطر هشاشة الهيدروجين.
- يجب استخدام OFHC (C10200) عند الحاجة إلى نحاس خالٍ من الأكسجين.
- DHP (C12200) هو الدرجة القياسية للثني والتوسيع وتصنيع أنظمة HVAC.
- السماحيات البعدية وفق ASTM B187 / IS 191 / EN Standards.
